딩, 딩, 딩… 우리 모두는 차량의 안전벨트 알림 소리를 경험한 적이 있습니다.
이는 센서를 사용하여 작동하는 많은 자동차 기능 중 하나일 뿐입니다. 후드 아래에도 센서가 있어 엔진 관리 시스템과 브레이크, 타이어 등을 지원하여 모든 것이 제대로 작동하도록 보장합니다.
자동차에는 총 몇 개의 센서가 있습니까? 일반적인 차량에는 대략 60~100개의 센서가 있으며, 그 중 15~30개는 엔진 관리 센서입니다. 안전과 편의 기능이 더 강화된 특수 모델이나 고급 자동차에는 센서가 200개가 넘을 수도 있습니다.
아래의 자동차 센서 목록에는 최신 차량에서 발견되는 가장 일반적인 센서 유형 15가지가 포함되어 있으며, 센서가 수행하는 작업, 위치, 어려움을 암시하는 징후 등이 포함되어 있습니다.
이제 모든 자동차 센서부터 시작하겠습니다.

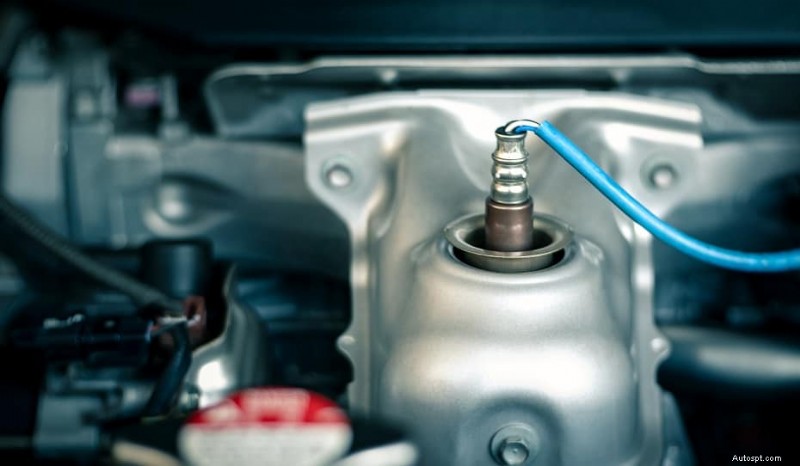

간단히 말해서, 산소 센서(O2 센서라고도 함)는 배기 가스가 배기관을 빠져나가기 전과 후에 배기 가스의 산소량을 모니터링합니다. 그런 다음 이 수치는 차량의 전자 제어 장치(ECU)로 전달되어 공연비를 조정하여 엔진이 효율적이고 효과적으로 작동하도록 합니다.
대부분의 최신 자동차에는 배기관당 2개의 산소 센서가 있습니다. 즉, 단일 파이프 시스템에는 2개가 있는 반면, 트윈 배기 장치가 있는 모델에는 최소 4개가 있습니다.
산소 감지기는 어디에 위치해 있나요? 일반적으로 각 배기관에는 들어오는 공기를 측정하고 나가는 공기를 측정하기 위해 촉매 변환기 앞에 O2 센서가 하나씩 설치되어 있습니다.
산소 센서가 고장날 경우 가장 일반적인 증상은 연비가 최대 20% 감소하는 것입니다. 주의해야 할 다른 징후로는 배기관에서 발생하는 검은 연기, 유황 냄새, 엔진 지연/급상승 등이 있습니다.
아직도 차량 산소센서에 대해 궁금하신가요? 여기에서 종합 가이드를 확인하세요.

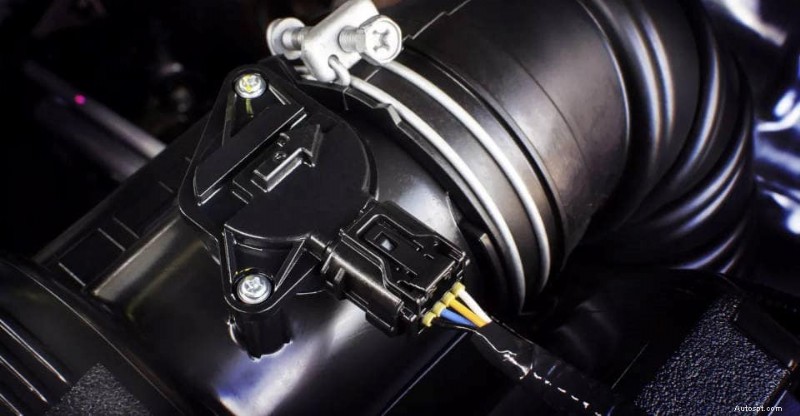

질량 공기 흐름 센서(또는 MAF 센서)는 차량 연료 분사 시스템의 중요한 부분이며 흡입구로 들어가는 공기의 양을 측정합니다. 이 엔진 센서의 판독값은 ECU로 전송되어 엔진에 최적의 연소를 제공하는 데 필요한 연료량을 결정합니다.
질량 공기유량 센서는 어디에 있나요? MAF 센서는 일반적으로 차량의 공기 필터와 흡기 매니폴드 사이, 엔진실 왼쪽에 있습니다.
공기량 센서가 고장나면 어떻게 되나요? 너무 많거나 너무 적은 연료가 연소실로 보내져 성능이 저하됩니다. 엔진이 시동을 걸기 힘들거나, 직후에 멈추거나, 가속하는 동안 흔들리면 MAF 센서에 결함이 있을 수 있습니다.
모터 오일이 부족하면 헤드 개스킷이 파손되거나 엔진이 고착되는 등 비용이 매우 많이 드는 문제가 발생할 수 있습니다. 다행히도 대부분의 현대 자동차에는 엔진 오일 레벨 센서가 있어서 레벨이 낮아지면 대시보드 경고를 통해 운전자에게 알립니다.
오일 레벨 센서는 어디에 있습니까? 오일 레벨 센서는 차량 아래에서 볼 수 있으며 일반적으로 오일 팬 측면에 부착되어 있습니다. 이 모터 센서에는 전기 케이블이 나옵니다.
결함이 있는 오일 레벨 센서의 표시기에는 잘못된 오일 레벨 판독(계량봉을 수동으로 검사하여 확인) 또는 지속적인 온-오프 대시보드 오일 신호가 포함됩니다. 모터 점검 표시등도 나타날 수 있으며, 심각한 사고 발생 시 엔진이 시동되지 않을 수도 있습니다.

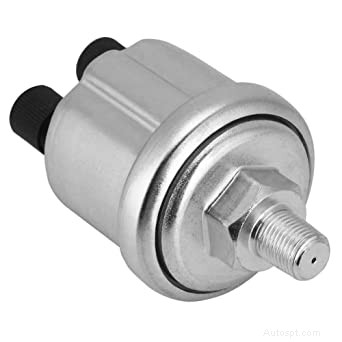

대부분의 엔진에는 압력이 최적 범위를 벗어날 때 대시 경고등을 표시하도록 ECU에 경고하는 오일 압력 센서도 있습니다. 압력이 너무 많이 떨어지면 엔진 부품에 적절한 오일이 공급되지 않아 금속 간 접촉이 손상될 가능성이 높아집니다.
오일 압력 센서는 어디에 있습니까? 대부분의 경우 오일 압력 센서는 실린더 헤드 베이스 근처의 엔진 블록에 있거나 안에 있습니다. 이는 하나 또는 두 개의 외부 핀으로 나사산으로 고정되어 있습니다.
엔진 오일 압력 센서에 결함이 있는지 어떻게 알 수 있습니까? 오일 레벨이 적절한데 대시보드에 빨간색 저압 표시기가 나타나면 센서에 문제가 있을 수 있습니다. 가능한 증상으로는 엔진 점검 표시등이 켜지고 엔진에서 덜거덕거리는 소음이 들립니다.

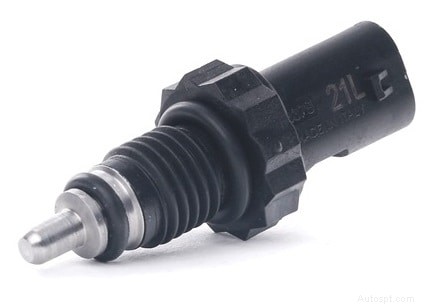

이름에서 알 수 있듯이 냉각수 온도 센서(CTS)는 엔진 냉각 시스템의 냉각수/부동액 혼합물 온도를 추적합니다. 결함이 있는 CTS는 ECU에 잘못된 신호를 보내 잠재적으로 모터가 과열될 수 있습니다.
냉각수 온도 센서는 어디에 있습니까? 차량 연식, 제조사, 모델에 따라 두 개의 센서가 있을 수 있습니다. 보다 현대적인 자동차에는 일반적으로 온도 조절기 하우징 근처에 하나만 있는 경우가 많습니다. 이전 모델에는 라디에이터 팬을 제어하는 데 도움이 되는 또 다른 센서가 있었습니다.
과열 외에도 냉각수 온도 센서가 고장난 경우 엔진 점검 표시등이 나타날 수 있습니다. 또한 연료 효율이 낮고 엔진 성능이 저하될 수도 있습니다.
냉각수 온도 센서에 결함이 있을 수 있다고 생각하시나요? 냉각수 수준을 검사하여 엔진에 충분한지 확인하십시오. 어떻게 해야 할지 모르시나요? 종합적인 엔진 냉각수 가이드를 살펴보세요.

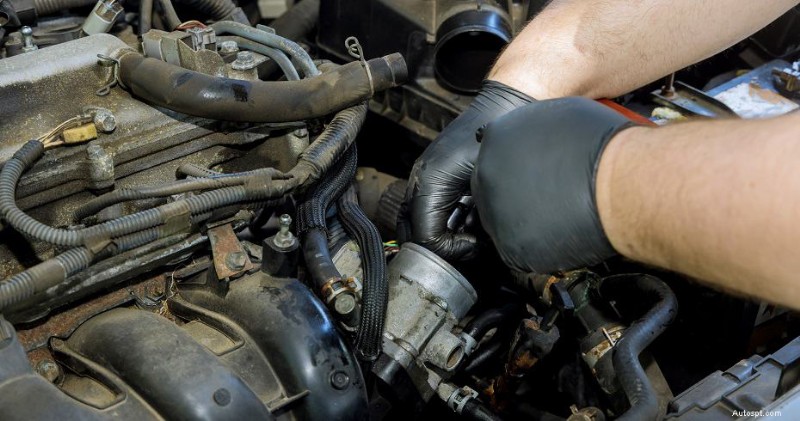

자동차의 가속 페달을 밟을수록 스로틀 밸브가 더 넓어져 더 많은 공기가 기화기로 유입됩니다. 현대 엔진은 스로틀 위치 센서(TPS)를 사용하여 스로틀 밸브가 얼마나 열려 있는지 측정하고 이를 전자 제어 장치에 전달합니다.
스로틀 위치 센서는 어디에 있습니까? TPS는 일반적으로 스로틀 본체 내부의 버터플라이 스핀들/샤프트에서 발견되며, 공기 필터와 흡기 매니폴드 사이에 있는 경우가 많습니다.
자동차가 고장나거나 가속에 어려움을 겪거나, 거칠게 공회전하거나 정지하는 경우 원인은 스로틀 위치 센서일 수 있습니다. 전자 스로틀 제어 장치가 제대로 작동하지 않을 때 어떤 일이 발생하는지에 대한 자세한 내용을 다룬 이전 기사를 꼭 검토하세요.

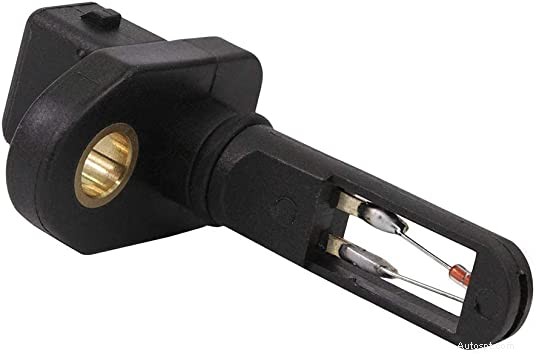

외부 공기 온도는 자동차 성능에 큰 영향을 미칩니다. 엔진은 흡입 공기 온도 센서(IAT)에서 전송한 정보를 기반으로 공기/연료 혼합을 조정하여 이를 보상합니다.
흡기온도 센서는 어디에 있나요? 흡기 튜브에 부착된 흡기 매니폴드와 공기 필터 사이의 IAT를 찾으십시오. 일부 차량에서는 IAT가 엔진 베이 포트 쪽에 있는 MAF 센서에 통합되어 있습니다.
결함이 있는 흡기 온도 센서의 증상으로는 가속도 저하, 추운 환경에서 엔진 시동 어려움, 거친 공회전, 실화, 낮은 연비 등이 있습니다.

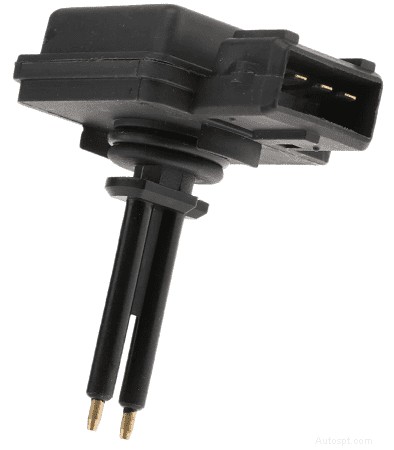

대부분의 모델에는 엔진과 부품의 윤활 상태를 적절하게 유지하는 냉각수 수준 센서가 있습니다. 이 센서는 부동액이 일정량 이하로 떨어지면 대시보드 표시기를 통해 운전자에게 경고하도록 ECU에 알립니다.
냉각수 레벨 센서는 어디에 있습니까? 이 엔진 관리 센서는 냉각 시스템의 일부로, 종종 라디에이터나 확장 탱크 하단에 위치합니다.
냉각수 레벨 센서 결함의 가장 흔한 증상 중 하나는 대시보드 오일 경고 표시기가 계속 켜져 있다는 것입니다. 엔진 온도도 살펴보고, 너무 뜨거워지면 계량봉을 통해 수동으로 냉각수 수준을 확인하세요.

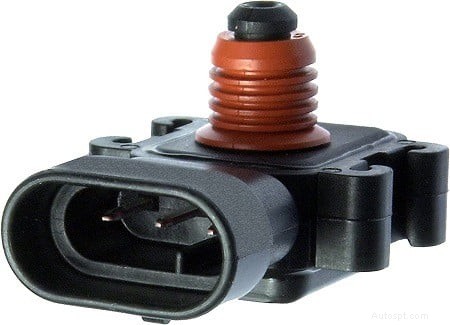

아마도 이 자동차 센서 목록에서 가장 눈에 띄는 항목은 매니폴드 절대 압력(MAP) 센서일 것입니다. 전자 제어 시스템의 일부인 MAP 센서는 매니폴드 압력 데이터를 ECU에 전달하여 공기 밀도를 계산하고 성능을 향상시킵니다.
매니폴드 절대압력 센서는 어디에 있나요? MAP 센서는 흡기 매니폴드 상단, 스로틀 바디 옆/위에 위치해야 합니다. 터보/슈퍼차저가 장착된 모델의 경우 이 필수 엔진 장치는 일반적으로 터보 앞 흡입관에 있습니다.
MAP 센서 결함의 가장 분명한 징후는 엔진 출력 감소와 과도한 연료 소비입니다. 급증, 정체 및 엔진 정지 역시 MAP 센서 결함을 나타냅니다.
강제 흡기(터보/슈퍼차저)가 장착된 자동차의 고유한 부스트 압력 센서는 터보와 엔진 사이의 압력을 읽습니다. ECU는 이를 사용하여 엔진의 공기/연료 혼합을 조정하고 최대 성능을 위해 압력을 높입니다.
부스트 압력 센서는 어디에 있습니까? 스로틀 메커니즘의 흡입 파이프에서 이 엔진 센서를 찾으세요.
부스트 압력은 차량 대시보드에 표시되는 경우가 많으며, 센서가 작동하지 않고 레벨이 너무 낮아지면 성능과 가속력이 저하됩니다. 또한 공회전이나 가속 중에 엔진 시동이 걸리거나 거칠게 느껴질 수도 있습니다.
차량의 크랭크샤프트는 엔진의 커넥팅 로드와 함께 회전하는 단조 강철 또는 주철 샤프트입니다. 크랭크샤프트는 연소 중에 피스톤이 만드는 왕복 운동을 받아 이를 회전 운동으로 변환합니다.
캠샤프트는 크랭크샤프트와 함께 회전하고 작동하여 엔진의 밸브를 열고 닫는 막대입니다. 하나 이상의 센서가 이러한 구성 요소의 위치를 기록하여 ECU로 보냅니다.
크랭크샤프트/캠샤프트 센서는 어디에 있습니까? 일반적으로 캠축 센서는 연소실 위의 엔진 실린더 헤드에서 찾을 수 있습니다. 마찬가지로, 크랭크샤프트는 엔진 블록에 인접하거나 모터 전면의 타이밍 커버에 있습니다.
결함이 있는 캠축이나 크랭크축 위치 센서는 엔진에 재앙을 초래할 수 있습니다. 시동 중 문제, 불규칙한 가속, 후드 아래의 떨림 또는 엔진 정지 중 문제가 발견되면 이러한 센서 중 하나 이상에 주의가 필요할 수 있습니다.
크랭크샤프트와 캠샤프트가 함께 작동하여 차량에 동력을 공급하는 방법을 자세히 살펴보려면 자동차 엔진 작동 방식에 대한 포괄적인 가이드를 읽어보세요.

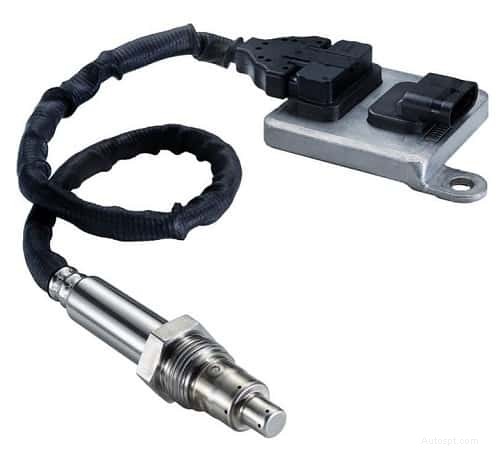

일부 차량, 특히 디젤 엔진으로 구동되는 차량에는 배기가스에서 배출되는 유해한 질소산화물 입자를 측정하는 NOx 센서도 있습니다. 수준이 너무 과도해지면 시스템이 조정하여 배출량을 줄입니다.
NOx 센서는 어디에 있나요? NOx 센서는 차량의 배기관에 부착됩니다. 전선이 나오는 덮개를 찾으세요.
NOx 센서 고장을 시사하는 주요 징후는 연비와 엔진 출력이 크게 감소한다는 것입니다. 차량이 "제한 모드"로 전환되거나 운행이 완전히 중단될 수도 있습니다.
자동차에는 또한 결과를 기록하고 ECU에 전송하는 연료 온도 센서가 있습니다. 이 데이터는 시스템이 연소 중 최적의 비율을 유지하기 위해 얼마나 많은 연료를 분사해야 하는지 계산하는 데 도움이 됩니다.
연료 온도 센서는 어디에 있습니까? 이 엔진 관리 센서는 후드 아래, 차량 오른쪽, 주유 탱크 위에 있습니다.
연비 감소, 엔진 과열 및 불규칙한 엔진 온도 판독값은 모두 잠재적으로 연료 온도 센서에 결함이 있음을 나타냅니다. 엔진 점검 표시등과 배기구에서 나오는 검은 연기도 나타날 수 있습니다.

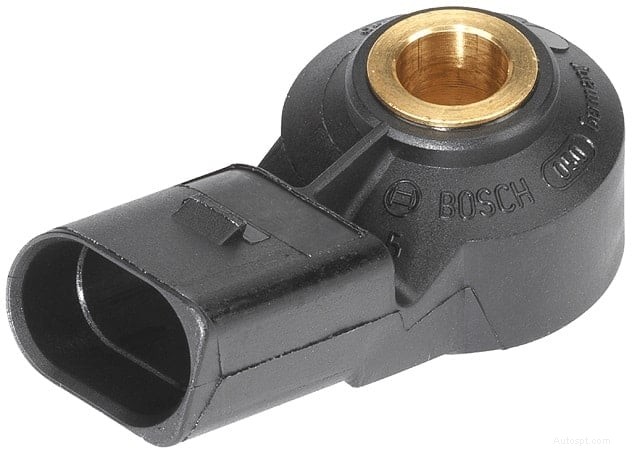

이것은 매혹적이다! 노크 센서는 불규칙한 폭발로 인해 발생하는 엔진 블록의 급격한 진동과 소음을 감시합니다. 이 정보는 ECU가 점화 시기를 설정하여 엔진을 보호하고 성능을 높이는 데 도움이 됩니다.
엔진 노크 센서는 어디에 있습니까? 엔진 블록, 실린더 헤드 또는 흡기 매니폴드에 나사로 고정된 자동차 센서를 찾아보세요.
노크 센서가 불량해지면 시스템이 문제가 되는 엔진 진동을 조정하지 못해 균형이 깨집니다. 고장의 일반적인 징후로는 출력 및 연료 효율 감소, 후드 아래에서 나는 핑 소리 등이 있습니다.

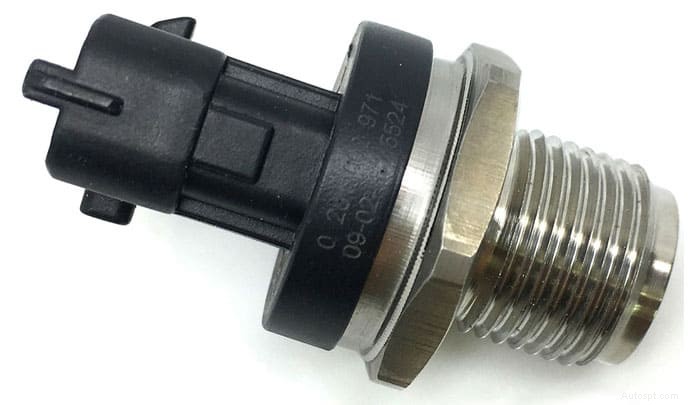

자동차 센서 목록의 마지막 항목은 연료 압력 센서입니다. 이름 그대로 이 센서는 연료 레일 내의 압력을 모니터링합니다. 엔진 제어 장치는 이러한 측정값을 사용하여 연료 흐름을 최적화하고 증발 배기가스 시스템의 누출을 감지합니다.
연료 압력 센서는 어디에 있습니까? 연료 탱크 내부 또는 상단에 있으며 연료 펌프 어셈블리에 통합되어 있습니다.
연료 압력 센서가 오작동하는 차량은 엔진을 지탱할 만큼 충분한 연료를 공급하지 못해 성능과 연비가 저하될 수 있습니다. 결함이 있는 연료 압력 센서로 인해 엔진이 작동하는 동안 정지할 수도 있습니다.
센서는 차량 내에서 중요한 역할을 합니다. 센서를 통해 다양한 구성 요소가 통신할 수 있으므로 시스템이 전력 생산을 최적화할 수 있습니다. 또한 문제가 발생할 경우 ECU에 경고하여 운전자에게 경고합니다.
센서 오류는 ECU가 정확한 판독값을 수신하지 못하여 균형을 잃고 무시할 경우 비용이 많이 드는 문제로 이어진다는 것을 의미합니다. 좋은 소식은 내 경험에 따르면 센서 교체 비용이 500달러를 넘는 경우가 거의 없다는 것입니다.
고급 자동차에는 현재 존재하는 안전, 편의성 및 성능 기능의 수에 따라 200개 이상의 센서가 있을 수 있습니다. 여기에는 타이어 공기압, 차량과 인접한 장애물까지의 거리, 승객이 좌석에 앉아 있는지 등을 기록하는 센서가 포함됩니다.
대시보드에 경고등이 나타나면 센서가 이상한 것을 감지했기 때문이라는 점을 기억하세요. 다양한 대시 조명이 무엇을 의미하는지 모르시나요? 각 기호의 모양과 의미를 다루는 가이드를 확인하세요.
