잘못된 도구에 돈을 낭비하지 마십시오. 특정 차량에 실제로 어떤 스캐너 기능이 필요한지 확인하세요.
OBD2는 1996년 이후 미국에서 판매되는 모든 자동차와 트럭에 사용되는 표준화된 진단 시스템입니다. 엔진과 배기가스를 실시간으로 모니터링하고, 문제가 발생하면 엔진 점검 표시등을 켜고, 스캔 도구를 연결하여 문제가 정확히 무엇인지 알아낼 수 있습니다. 이 가이드에서는 OBD2의 작동 방식, 자동차에 관해 무엇을 알 수 있고 알 수 없는지, 수리 비용을 절약하기 위해 이를 사용하는 방법에 대해 설명합니다.
OBD2는 On-Board Diagnostics, 2세대를 나타냅니다. 자동차에는 엔진과 변속기를 제어하는 파워트레인 제어 모듈(PCM)이라는 소형 컴퓨터가 있습니다. 변속기에 최신 모델에서 흔히 볼 수 있는 별도의 컨트롤러가 있는 경우 대신 엔진 컴퓨터를 ECM(엔진 제어 모듈)이라고 합니다.

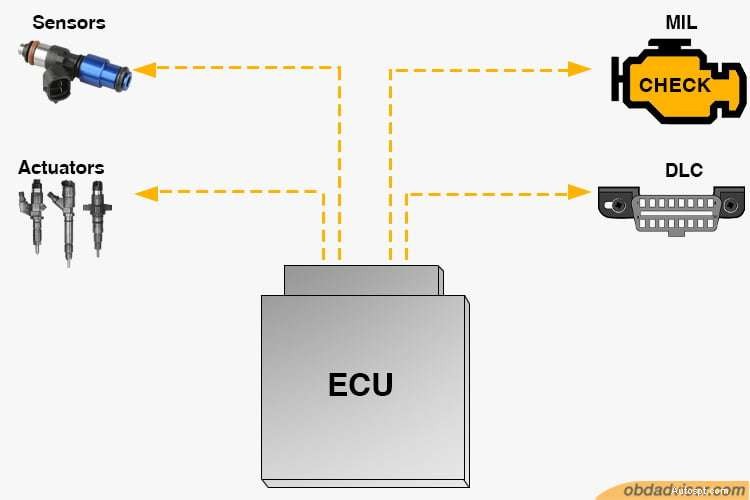

PCM은 산소 센서, 공기 질량 센서, 냉각수 온도 센서, 노크 센서 등 수십 개의 센서로부터 데이터를 수신하고 해당 데이터를 사용하여 연료 분사, 점화 시기, 배기가스 배출 장비를 실시간으로 제어합니다.
센서 판독값이 예상 범위를 벗어나면 PCM은 세 가지 작업을 수행합니다. (1) 문제 영역을 식별하는 진단 문제 코드(DTC)를 저장하고, (2) 오류가 감지된 순간의 모든 센서 판독값의 스냅샷인 정지 프레임을 기록하고, (3) 대시보드에서 엔진 점검 표시등(MIL이라고도 함)을 켭니다.
표시등이 켜져 있는 이유를 알아보려면 대시보드 아래에 있는 16핀 OBD2 포트에 OBD2 검사 도구를 연결하세요. 스캔 도구는 저장된 코드를 읽고 사용자는 해당 코드를 사용하여 문제를 진단합니다. 이것이 전체 개념입니다. 센서가 문제를 감지하고, PCM이 코드를 기록하고, 스캔 도구가 코드를 읽고, 자동차를 수리합니다.
⚙ 전문가 통찰력 — Richard McCuistian, ASE 마스터 기술자:
"그러나 코드와 코드를 촉발한 원인 사이의 인과관계를 해석하는 방법을 아는 경우에만 가능합니다. 예를 들어 P0171 코드가 항상 O2 센서를 교체해야 한다는 의미는 아닙니다. 진공 누출, 측정되지 않은 공기, 잘못된 PCV 밸브 또는 오일 필러 캡 개스킷 누락으로 인해 동일한 코드가 발생할 수 있습니다. 필요하지 않은 부품에 많은 돈이 낭비되는 것을 보았습니다."
엔진 전자장치는 미국에서 1968년 Bosch 연료 분사 장치를 갖춘 Volkswagen Type 3 모델에 처음 등장했습니다. 1970년대 후반까지 다른 제조업체들은 컴퓨터화된 엔진 제어 장치를 채택했습니다. 공기 청정기 측면에 컴퓨터가 매달려 있는 Chrysler의 Electronic Lean Burn 시스템을 생각해 보세요. 하지만 이러한 초기 시스템에는 자체 진단 방법이 없었습니다.
1980년경에는 엔진 컨트롤러에 문제 코드를 표시하는 기능이 프로그래밍되었습니다. Chrysler, Dodge 및 Plymouth 플랫폼에서는 키를 세 번 순환하면 진단 문제 코드를 얻을 수 있지만 일반적으로 전체 라이브러리에는 20개 미만의 코드가 있습니다. GM은 ALDL(Assembly Line Diagnostic Link)을 도입하고 1980년대 초반에 실시간 데이터 스트림을 제공하기 시작했으며, Ford와 Chrysler는 1980년대 후반까지 코드 전용으로 남아 있었습니다.
외국 자동차에는 고유 한 방법이있었습니다. 어떤 경우에는 엔진 컨트롤러 측면(보통 좌석 아래)에서 고무 플러그를 뽑고 나사를 돌려 회로를 닫은 다음 다른 구멍에 있는 LED가 길고 짧은 펄스를 사용하여 코드를 깜박이게 했지만 이러한 코드는 그다지 신뢰할 수 없었습니다.
⚙ 전문가의 의견 — Richard McCuistian:
"예전에는 실시간 데이터를 사용할 수 있기 전에는 전압계를 사용하여 구형 차량 엔진 제어 시스템의 모든 센서 전압을 측정했습니다. 좋은 차량의 전압을 측정하면 건전한 판독값이 어떤 모습이어야 하는지에 대한 벤치마크를 얻을 수 있었습니다. 즉, 문제가 있는 자동차의 센서 전압을 확인하는 것만으로도 문제가 해결되는 경우가 많았습니다. 특히 센서에 코드를 설정하지 않는 범위 내 오류가 있는 경우 더욱 그렇습니다."
유럽과 일본 자동차 제조업체는 나중에 실시간 데이터를 제공했습니다. 그들은 진단 데이터를 딜러 도구에서만 접근할 수 있는 지적 재산으로 취급했습니다. Bosch K-Jetronic, Denso EFI 및 Mitsubishi MUT와 같은 시스템은 폐쇄형 프로토콜을 사용했습니다. 독립 차고에서는 법적으로나 기술적으로 실시간 데이터 스트림에 액세스할 수 없습니다.
1963년 12월 존슨 대통령이 서명하고 1970년, 1977년, 1990년에 개정한 청정 공기법(Clean Air Act)은 EPA가 엄격한 배출 감소를 시행하도록 요구했습니다. 1990년 개정안은 직접적으로 OBD2 의무화로 이어졌습니다. 일부 차량은 1994년 초에 Obd2를 받았지만(포드 썬더버드가 그 예입니다) 1996년 모델부터 승용차와 소형 트럭에 obd2가 의무화되었습니다(일부 1톤 트럭은 1997년까지 이 기능을 받지 못했습니다).
배출 시스템에는 지속적으로 자체를 모니터링할 수 있는 방법이 필요하다고 생각했습니다. , 검사 중에뿐만 아니라. 더 빠른 프로세서, 더 많은 메모리, 추가 센서 및 더 정교한 알고리즘을 갖춘 컴퓨터가 OBD2를 통해 업계 표준이 되었습니다.

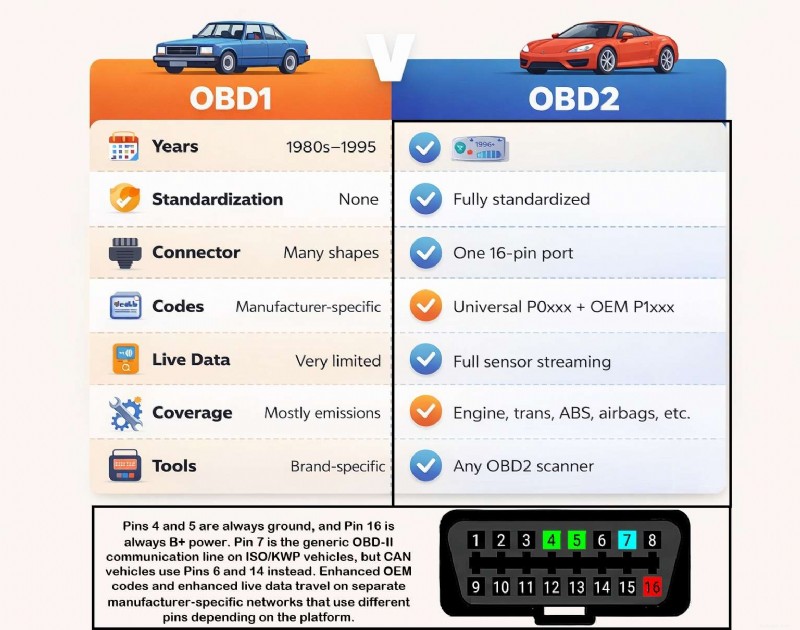

Obd1 대 obd2 — Richard McCuistian의 그래픽
이것은 대부분의 DIYer가 넘어지는 곳입니다. OBD2는 강력하지만 한계가 분명합니다.
오류 위치 - 어떤 시스템이나 회로에 문제가 있는지(엔진, 변속기, 배기가스 배출, 증발 시스템).
실시간 센서 데이터 — RPM, 차량 속도, 냉각수 온도, 연료 트림, O2 센서 전압, 흡기 온도, 스로틀 위치 등 수십 가지가 있습니다.
준비 상태 모니터 상태 - 배출 자체 테스트가 완료되었는지 여부(스모그 점검 통과에 중요).
프레임 데이터 고정 — 오류가 발생한 순간의 센서 판독값에 대한 스냅샷입니다.
진단 문제 코드 - 저장됨, 보류 중, 영구 오류 코드.
모드 6 데이터 — 모니터링되는 각 시스템에 대한 임계값 매개변수를 테스트합니다. 실패 횟수가 프로그래밍된 매개변수를 벗어나면 코드가 설정됩니다. 일부 모드 6 설정에서는 16진수를 사용하지만 더 나은 도구를 사용하면 이를 읽을 수 있는 값으로 변환할 수 있습니다.
어떤 특정 부분이 실패했는지. P0420과 같은 코드는 촉매 변환기 시스템의 성능이 저하되었음을 나타냅니다. 하지만 근본 원인은 불량 고양이, O2 센서 고장, 배기 누출 또는 엔진 불발일 수 있습니다. 아직 테스트가 필요합니다.
일반 OBD2 프로토콜을 사용하는 비배출 시스템에 관한 모든 것. ABS, 에어백, TPMS, 차체 제어 장치, 전동 창문, 도어 잠금 장치 등에는 제조업체별 적용 범위를 갖춘 향상된 스캔 도구가 필요합니다.
센서 판독값을 트리거하지 않는 기계적 문제. 초기 단계의 마모된 서스펜션 부싱, 미끄러지는 클러치 또는 새는 헤드 개스킷은 코드를 설정하지 못할 수 있습니다.
결론: Obd2는 어디부터 살펴보아야 할지 알려줍니다. , 교체할 대상이 아님 . 코드는 수리 명령이 아닌 진단의 출발점입니다.
미국에서 판매된 1996년 이후의 휘발유 차량이라면 거의 확실히 그렇습니다. 전체 내용은 다음과 같습니다:
귀하의 특정 차량이 특정 스캔 도구와 호환되는지 확실하지 않으십니까? 구매하기 전에 스캐너 호환성 검사기를 사용하여 확인하세요.
OBD2 포트(공식 명칭은 진단 링크 커넥터(DLC))는 운전석 쪽 대시보드 아래에 위치한 16핀 D자형 커넥터입니다. 연방법에 따르면 이 장치는 운전대에서 2피트 이내에 있어야 하며 도구 없이 운전석에서 접근할 수 있어야 합니다.

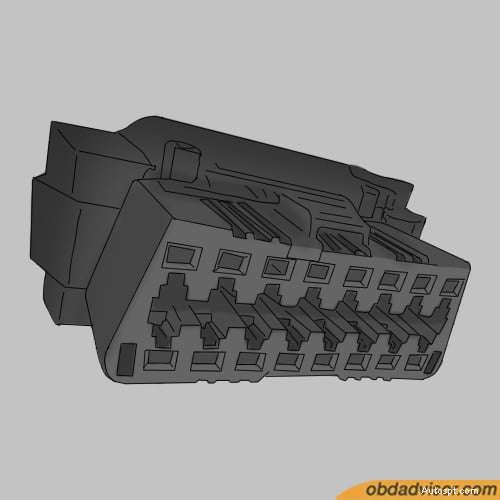

OBD2 포트는 모든 차량에서 동일한 모양, 즉 16핀 사다리꼴 커넥터입니다.
대부분의 차량에서는 스티어링 칼럼 바로 아래에 있습니다. 일부 제조업체는 작은 플라스틱 커버 패널 뒤, 스티어링 칼럼 왼쪽 또는 센터 콘솔 근처에 배치합니다. 항상 운전자의 손이 닿는 곳에 있습니다.
당신의 것을 찾을 수 없습니까? 당사의 OBD2 포트 로케이터를 사용하세요. 67개 이상의 차량 제조업체의 정확한 위치를 보여줍니다.
엔진 점검 표시등이 켜져 있는 경우 코드를 읽는 방법은 다음과 같습니다. (사진과 함께 더 자세한 설명을 보려면 전체 OBD2 스캐너 사용 방법 가이드를 참조하세요.)
1단계:스캔 도구를 구하세요. 기본 코드 리더의 가격은 20~50달러이며 작업을 수행합니다. BlueDriver 또는 FIXD($70~100)와 같은 Bluetooth 어댑터는 휴대폰에 연결되어 코드 정의 및 수정 제안을 제공합니다. 무엇을 구매해야 할지 모르시나요? 개인별 추천을 받으려면 Obd2 스캐너 퀴즈를 풀거나 2026년 최고의 10개 obd2 스캐너를 확인하세요.
2단계:OBD2 포트를 찾습니다. 운전석 쪽 대시보드 아래, 스티어링 휠에서 2피트 이내.
3단계:플러그를 꽂고 키를 ON으로 돌립니다. 엔진을 시동하지 말고 점화 장치를 "켜짐" 위치로 돌리십시오(또는 푸시 버튼 차량의 경우 브레이크를 누르지 않고 시동 버튼을 누르십시오). 스캔 도구는 OBD2 포트를 통해 전원이 켜집니다.
4단계:코드를 읽습니다. 도구에서 "코드 읽기" 또는 "스캔"을 선택하십시오. 하나 이상의 DTC(예:P0171)가 표시됩니다. 적어보세요.
5단계:코드를 찾아보세요. 스캔 도구의 코드 정의를 당사의 OBD2 코드 데이터베이스에서 확인하거나 "[코드] + [차량 제조사/모델]"을 검색하여 차량별 원인을 확인하세요.
6단계:부품을 교체하기 전에 진단하십시오. 코드는 부품이 아닌 시스템을 알려줍니다. 비용을 지출하기 전에 고정 프레임 데이터, 실시간 센서 판독값, 기본 테스트(육안 검사, 멀티미터, 연기 테스트)를 사용하여 근본 원인을 확인하세요.
모든 OBD2 코드는 5자 형식을 따릅니다. 예를 들어 P0171을 디코딩하는 방법은 다음과 같습니다.
따라서 P0171 =파워트레인, 일반 코드, 연료/공기 계량 시스템, 뱅크 1에 너무 의존합니다. 이는 한 뱅크에서 엔진에 공기가 너무 많거나 연료가 충분하지 않음을 알려주며, 진공 누출인지, MAF 센서가 더러워졌는지, 연료 펌프가 약하거나 인젝터 결함이 있는지 파악하는 것이 임무입니다.
저장된 코드 - 확인된 오류입니다. 엔진 점검 표시등이 켜져 있습니다. PCM이 최소 두 번의 드라이브 사이클에서 오류를 감지했습니다.
보류 중인 코드 — 문제가 한 번 감지되었지만 확인되지 않았습니다. 엔진 점검 표시등이 아직 켜지지 않았습니다. 드라이브 사이클이 한 번 더 실패하면 저장됩니다.
영구 코드 - 스캔 도구를 사용하거나 배터리를 분리해도 지울 수 없습니다. PCM은 정상적인 주행을 통해 수리가 확인된 후에만 자동으로 삭제됩니다. 이렇게 하면 사람들이 단지 스모그 검사를 통과하기 위해 코드를 삭제하는 것을 방지할 수 있습니다.
스캔 도구에는 세 가지 계층이 있으며, 어떤 계층이 필요한지는 수행하려는 작업에 따라 다릅니다. (자세한 비교는 당사의 OBD2 스캐너 유형 가이드를 참조하세요.)
일반 DTC를 읽고 지웁니다. 그게 다야. 엔진 점검 표시등이 켜져 있는 이유를 알고 싶고 정비소에 가져갈 계획이라면 괜찮습니다. 실시간 데이터, 정지 프레임, 향상된 코드가 없습니다.

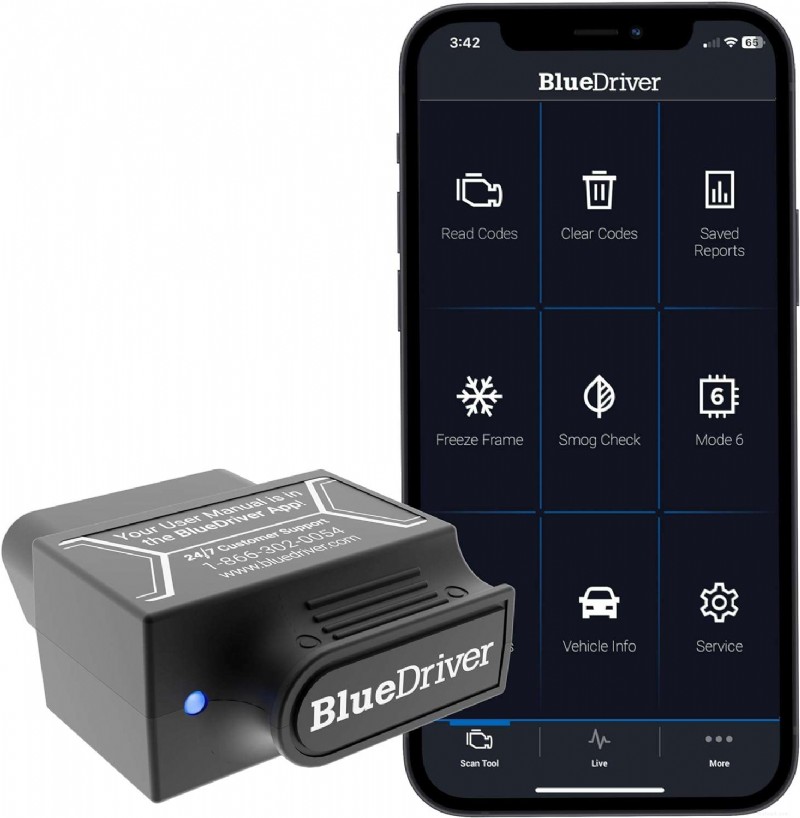

블루투스 어댑터는 휴대전화와 페어링되며 DIYer에게 가장 인기 있는 형식입니다.
코드 읽기/삭제, 실시간 데이터, 프레임 고정, 준비 상태 모니터 및 특정 제품에 대한 기본 강화 진단 기능이 포함된 경우가 많습니다. 대부분의 DIYer가 여기서 시작해야 합니다. Bluetooth 어댑터(BlueDriver, OBDLink MX+, FIXD) 및 중급형 휴대용 장치(Foxwell NT301, ANCEL AD310)가 여기에 있습니다. 구체적인 권장 사항은 2026년 최고의 10가지 OBD2 스캐너를 참조하세요.

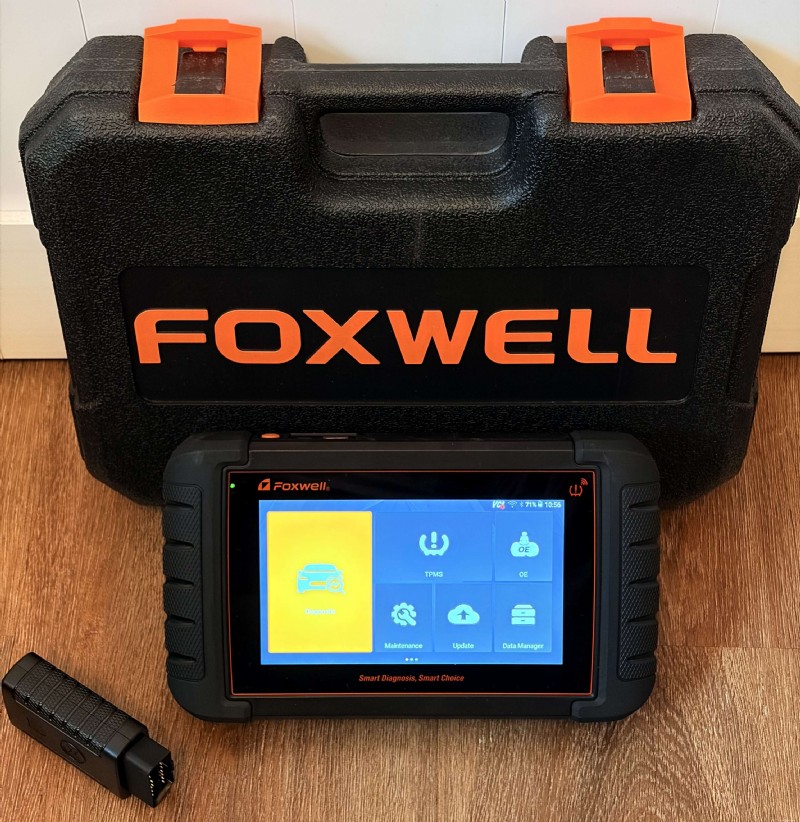

Foxwell NT809TS와 같은 전문가용 휴대용 장치는 기본 OBD2 이상의 전체 시스템 범위를 제공합니다.
전체 시스템 범위(ABS, 에어백, TPMS, 본체, 섀시), 양방향 제어, 활성 테스트, 모듈 프로그래밍 및 제조업체별 향상된 진단. Autel MaxiSys, Launch X431 및 Snap-on Zeus와 같은 도구. 최고의 전문 진단 도구 모음을 확인하세요.
어느 계층이 필요한지 모르시나요? OBD2 스캐너 퀴즈에 참여하세요 - 4가지 질문, 맞춤 추천.
일부 2025~2026년 모델 차량에는 CAN을 기반으로 구축된 최신 통신 프로토콜인 OBDonUDS(통합 진단 서비스의 obd)가 함께 제공됩니다. OBD2 포트의 모양이나 위치는 변경되지 않지만, 스캔 도구가 차량의 컴퓨터와 통신하는 방식이 변경됩니다. 구형 스캔 도구는 OBDonUDS 차량과 통신하기 위해 펌웨어 업데이트가 필요할 수 있습니다. 2027년 모델에는 모든 제조업체에 걸쳐 전면적으로 구현될 것으로 예상됩니다.
OBD2는 연소 엔진용으로 제작되었습니다. EV에는 배기가스, 촉매 변환기 또는 O2 센서가 없으므로 기존의 OBD2 데이터가 완전히 적용되지 않습니다. 캘리포니아의 Advanced Clean Cars II 프로그램은 이 문제를 해결하고 있습니다. 2026년 모델부터 배출가스가 없는 새로운 차량의 40%는 배터리 팩, 전력 전자 장치, 충전 시스템 및 열 관리에 대한 표준화된 진단 데이터를 제공해야 합니다. 2027년에는 100%다. 동일한 커넥터, 동일한 포트 위치 – 단지 새로운 데이터 정의일 뿐입니다.
2025년 및 이전 차량의 경우 현재 스캔 도구가 적합합니다. 2026~2027+ 차량의 경우 스캔 도구 제조업체에 펌웨어 업데이트를 확인하세요. 대부분의 주요 브랜드(Autel, Launch, Foxwell, BlueDriver, OBDLink)는 새로운 차량 적용 범위를 추가하는 연간 업데이트를 출시합니다.
1. 코드만으로 부품을 교체합니다. P0442(작은 EVAP 누출)가 새 가스 캡이 필요하다는 의미는 아닙니다. EVAP 호스가 깨졌거나 퍼지 밸브가 불량하거나 벤트 솔레노이드에 결함이 있을 수 있습니다. 먼저 테스트해 보세요.
2. 코드를 지우고 수정되었다고 합니다. 코드를 지우고 며칠 후에 엔진 점검 표시등이 다시 나타나면 문제가 사라진 것이 아닙니다. 경고를 껐을 뿐입니다. 영구 코드(모드 $0A)는 이 방법으로도 지울 수 없습니다.
3. 대기 중인 코드를 무시합니다. 보류 중인 코드는 조기 경고입니다. 지금 붙잡으면 나중에 더 큰 비용이 드는 실패를 예방할 수 있습니다.
4. OBD2가 자동차의 모든 것을 포괄한다고 생각합니다. 표준 OBD2는 배출 관련 시스템에만 적용됩니다. ABS 표시등이 켜져 있으면 일반 코드 리더가 도움이 되지 않습니다. 제조업체별 적용 범위를 갖춘 향상된 스캔 도구가 필요합니다.
5. 가능한 가장 저렴한 스캔 도구를 구입하십시오. Amazon의 10달러 ELM327 클론에는 연결 문제, 느린 통신 및 제한된 차량 적용 범위가 있는 경우가 많습니다. 고품질 Bluetooth 어댑터(BlueDriver, OBDLink MX+)에 60~100달러를 지출하면 좌절감과 오진을 피할 수 있습니다.
이제 대부분의 주정부 배기가스 검사에서는 배기관 프로브 대신 OBD2를 사용합니다. 검사관은 DLC에 연결하고 저장된 코드를 확인하며 모든 준비 모니터가 완료되었는지 확인합니다. 저장된 방출 코드가 있거나 "준비되지 않은" 모니터가 너무 많으면 실패합니다.
테스트 직전에 코드를 지우지 마십시오. 이렇게 하면 준비 상태 모니터가 "준비 안 됨"으로 재설정되며, 이는 대부분의 주에서 자동 실패입니다. 조사관은 귀하가 코드를 삭제했다는 사실을 알고 있습니다.
테스트 전에 차량을 전체 주행 주기 동안 운전하십시오. 최근에 수리를 완료했거나 배터리가 분리된 경우 준비 모니터를 완료하려면 50~100마일을 정상적으로 운전해야 합니다.
증상이 아닌 근본 원인을 해결하세요. 영구 코드(모드 $0A)는 수동으로 지울 수 없습니다. 이를 해결하는 유일한 방법은 문제를 해결하고 PCM이 수리를 확인하도록 하는 것입니다.
해당 주에서 허용하는 "준비 안 됨" 모니터 수를 확인하세요. 대부분의 주에서는 1996~2000년 차량에서는 1~2개의 모니터를 "준비되지 않음"으로 허용하고 2001년 이상 차량에서는 1개만 허용합니다. 해당 주의 DMV 웹사이트에 자세한 내용이 나와 있습니다.
수리 후 엔진 점검 표시등을 재설정해야 합니까? 이 가이드는 준비 모니터를 재설정하지 않고도 올바르게 수행할 수 있도록 안내합니다.
온보드 진단, 2세대. 이는 스캔 도구가 자동차의 컴퓨터와 통신하여 오류 코드와 센서 데이터를 읽을 수 있게 해주는 표준화된 시스템입니다.
1996년 미국에서 판매되는 모든 가솔린 차량에 적용됩니다. 일부 제조업체는 1994년부터 1995년까지 일부 모델에 OBD2를 포함시켰으며, Ford Thunderbird가 첫 번째 모델 중 하나였습니다.
표준 obd2 도구가 아닙니다. 1996년 이전 차량은 각 제조업체마다 커넥터와 프로토콜이 다른 OBD-I를 사용했습니다. 브랜드별 obd-I 어댑터나 obd-i를 지원하는 스캔 도구가 필요합니다.
어댑터에 따라 다릅니다. Obd2 포트는 (시동이 꺼진 상태에서도) 일정한 배터리 전원을 제공하므로 값싼 어댑터를 사용하면 배터리가 천천히 소모될 수 있습니다. OBDLink MX+ 및 BlueDriver와 같은 고품질 어댑터에는 이를 방지하는 저전력 절전 모드가 있습니다. 며칠 이상 주차하는 경우 안전을 위해 플러그를 뽑으세요.
예, 하지만 표시등을 제거해도 문제가 해결되지는 않습니다. 근본적인 결함이 여전히 존재하는 경우 표시등은 1~2회 주행 주기 내에 다시 켜집니다. 영구 코드는 수동으로 지울 수 없습니다. 올바른 처리 방법은 엔진 점검 표시등을 재설정하는 방법을 참조하세요.
EV에는 obd2 커넥터가 있지만 obd2는 연소 엔진 배기가스 배출용으로 설계되었기 때문에 이를 통해 사용할 수 있는 표준화된 데이터가 제한됩니다. 2026~2027년형 EV부터 캘리포니아의 Advanced Clean Cars II 프로그램에서는 배터리, 충전 및 전력 전자 장치에 대한 표준화된 진단 데이터를 요구하고 있습니다.
코드 리더는 코드를 읽고 삭제합니다. 그게 전부입니다. 스캔 도구는 실시간 데이터, 고정 프레임, 준비 상태 모니터 및 향상된 진단 기능을 추가합니다. 전체 분석 내용은 OBD2 스캐너 유형 설명을 참조하세요.
아마도, 그러나 일부 2026~2027년 차량이 OBDonUDS 통신으로 전환되고 있습니다. 펌웨어 업데이트는 스캔 도구 제조업체에 문의하세요. 대부분의 주요 브랜드는 새로운 차량 지원을 추가하는 연간 업데이트를 출시합니다.
OBD2는 모든 자동차 소유자에게 후드 아래에서 무슨 일이 일어나고 있는지 이해할 수 있는 능력을 제공했습니다. 60달러짜리 스캔 도구와 5분의 독서 시간을 사용하면 불필요한 매장 방문으로 인한 비용을 절약할 수 있습니다. 또는 무엇이 잘못되었는지 정확히 파악하여 매장에 들어가 너무 많이 팔리는 일이 없도록 도와줍니다.
시작할 준비가 되셨나요? 스캐너 퀴즈에 참여하여 맞춤 추천을 받거나 2026년 최고의 10가지 OBD2 스캐너를 탐색하여 귀하의 자동차와 예산에 적합한 도구를 찾으세요.
