영국 충전 네트워크의 표준화 덕분에 올바른 커넥터를 찾는 것이 그 어느 때보다 쉬워졌습니다. 그러나 전기 자동차를 처음 사용하거나 다른 모델에서 전환하는 경우 당사의 가이드는 전기 자동차가 어떤 충전 커넥터를 사용하는지 이해하여 어떤 전기 자동차 충전기가 호환되는지 알 수 있도록 도와줍니다.
이 가이드에서는 Type 2부터 CCS 및 CHAdeMO까지 영국 및 그 외 지역의 자동차 충전기에 사용되는 다양한 EV 커넥터 유형에 대해 설명합니다. 따라서 집에서 충전하든 공용 네트워크에서 충전하든 어디에서든 자신 있게 EV를 충전할 수 있도록 도와드리겠습니다.
충전 커넥터는 EV 충전기를 자동차에 연결하는 소켓 또는 플러그입니다. 아래 이미지에 설명된 것처럼 EV 인프라의 일부를 구성합니다.
EV 충전 인프라에 대해 더 자세히 알아보려면 EV 충전기 수 및 전력 대역 설명 가이드를 확인하세요.
전기 자동차에는 배터리를 충전하는 두 가지 방법이 있습니다. 가장 일반적인 커넥터가 유형 2인 AC 충전과 기본 커넥터 유형이 CCS인 DC 충전(일부 기존 모델에서는 CHAdeMO를 사용함)을 사용합니다.
AC(교류) 충전은 온보드 충전기를 사용하여 전력을 변환하므로 야간 또는 목적지 충전에 이상적이며 자동차 시스템에 직접 연결되는 DC(직접 충전)는 운전자가 더 빠른 충전이 필요한 경우에 이상적입니다.
유형 1(J 플러그) 커넥터 몇몇 구형 EV, 특히 구형 Nissan Leaf 모델의 AC 충전에 사용됩니다. 5핀 커넥터가 있으며 최대 7.4kW의 AC 충전을 지원합니다. 이러한 모델에는 AC 공용 네트워크에 액세스하려면 유형 1~유형 2 케이블이 필요합니다.
유형 2(Mennekes) 커넥터 영국(및 유럽)의 가정 및 공공 AC 충전용 EV 표준입니다. 7핀 커넥터가 있으며 일반적으로 집, 직장 및 거리 충전을 위해 3.7kW~7.4kW의 전력 수준을 지원하지만 3상 전력 22kW로 더 높은 전력 수준을 지원하거나 향상된 충전을 위해 일반적으로 43kW를 지원할 수도 있습니다. 대부분의 최신 EV에는 유형 2-유형 2 케이블이 필요합니다.
CCS(결합 충전 시스템) 커넥터 영국과 유럽의 급속 DC 충전 표준입니다. Type 2 커넥터와 유사해 보이지만 추가로 2개의 DC 핀이 있습니다. 25kW~400kW+의 전력 수준으로 급속 및 초고속 충전을 지원합니다.
CHAdeMO 커넥터 주로 구형 Nissan Leaf 모델의 급속 DC 충전에 사용됩니다. 가장 일반적인 것은 50kW이지만 25kW에서 최대 400kW의 전력 수준으로 급속 및 초고속 충전을 지원하며, 영국에는 100kW 이상으로 구동되는 CHAdeMO 충전기가 거의 없습니다.
Tesla Type 2 커넥터 구형 Model S 및 Model X 차량의 AC 및 DC 충전에 모두 사용됩니다. 표준 유형 2 커넥터와 동일한 물리적 모양을 공유하지만 Tesla 버전은 Tesla 슈퍼차저에서 고전력 DC 충전이 가능하도록 수정되었습니다. 집이나 목적지 지점에서 최대 11kW 또는 22kW의 AC 충전과 최대 150kW의 DC 슈퍼차저를 지원합니다. Tesla 가정용 및 공용 AC 충전기에 연결하려면 유형 2-유형 2 케이블이 필요합니다. Tesla 슈퍼차저는 DC 충전을 위해 테더링된 EV 충전기 케이블을 사용하므로 추가 EV 케이블이 필요하지 않습니다.
Commando 커넥터 대용량 AC 전기 자동차 충전에 사용됩니다. 캠프장, 선착장, 작업장에서 흔히 볼 수 있는 이 플러그는 표준 3핀 플러그보다 장기간 고전류를 더 안전하고 안정적으로 처리하도록 설계되었습니다. Commando 커넥터는 EV 운전자가 집에서 충전하기 위한 고정형 월박스에 대한 비용 효율적인 대안으로 사용하는 경우가 있습니다. 이 방법을 사용하려면 한쪽 끝에 5핀 Commando 플러그가 있고 다른 쪽 끝에 Type 2 차량 커넥터가 있는 Type 2-Commando 휴대용 EV 충전 케이블이 필요합니다.
3핀 커넥터 에 사용됩니다. 표준 영국 국내 소켓을 통한 "세류 충전". 약 2.3kW의 전력 수준에서 AC 충전을 지원하며 대형 EV 배터리의 완전 충전에는 24시간 이상이 걸릴 수 있습니다. 이 방법을 사용하려면 한쪽 끝에 표준 UK 3핀 플러그 커넥터가 있고 다른 쪽 끝에 EV용 호환 커넥터(일반적으로 유형 2 또는 유형 1)가 있는 휴대용 충전 케이블이 필요합니다. 3핀 플러그로 충전하는 것은 때때로 유용할 수 있지만 속도가 느리고 소켓 과열이나 지속적인 고전류 소모로 인해 안전 위험이 발생할 수 있으므로 권장하지 않습니다.

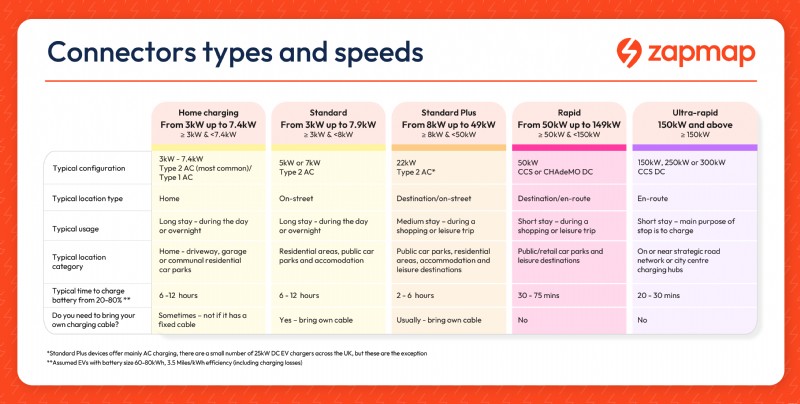

가정용 충전기 일반적으로 유형 2 유입구가 있지만 일부 유형에는 유형 1이 있으며 대부분의 가정에는 단상 전력이 있으므로 최대 7.4kW의 전력 수준을 지원합니다.
가정용 충전기는 케이블이 충전기에 영구적으로 연결되어 있는 경우 테더로 연결되거나 운전자가 자체 케이블을 사용하는 경우에는 연결이 해제될 수 있습니다.
가정용 충전기가 연결되어 있지 않은 경우 케이블의 양쪽 끝에 올바른 커넥터가 있어야 합니다. 이는 일반적으로 가정용 충전기 입구에 연결되는 유형 2이고, EV 입구에 연결되는 유형 2입니다. 경우에 따라 이는 유형 1에서 유형 2까지 가능합니다. 자동차 구입 시 올바른 케이블이 제공됩니다.
공용 AC 충전기(표준 및 표준 플러스) 일반적으로 영국 표준인 유형 2 커넥터가 있으며, 제공되는 전력은 각각 3kW~7kW 및 8kW~49kW입니다.
대부분의 장치는 연결되어 있지 않으므로 연결하려면 자체 충전 케이블을 사용해야 합니다.
대부분의 경우 이는 유형 2 - 유형 2 케이블이지만 일부 구형 차량에는 유형 1 - 유형 2 케이블이 필요할 수 있습니다.
공용 DC 충전기(급속 및 초고속) 영국과 유럽의 거의 모든 신형 EV에 대한 범용 표준인 CCS 커넥터가 특징이며 일반적으로 각각 50kW~149kW 및 150kW+ 사이의 전력을 제공합니다.
일부 장치는 호환 모델용 CHAdeMO 커넥터도 제공합니다.
급속 및 초고속 공공 충전의 경우 충전기가 묶여 있습니다. 즉, 케이블이 장치에 영구적으로 연결되어 있습니다. 이러한 고전력 충전기에는 자체 케이블을 사용할 수 없으므로 장치의 커넥터가 차량의 충전기 콘센트와 호환되는지 확인해야 합니다.
집에서든 공공 네트워크에서든 EV를 충전하는 데 걸리는 시간을 이해하려면 전기 자동차를 충전하는 데 얼마나 걸리나요?를 살펴보세요. 가이드.
EV 모델을 Zapmap 계정에 추가하면 EV에 호환되는 커넥터가 자동으로 표시됩니다. 이렇게 하려면 계정 메뉴를 열고 '내 EV 모델'로 이동하세요. 'EV 모델 추가'를 누르고 브랜드와 모델을 선택한 다음 '업데이트'를 누르세요.
Zapmap 앱을 사용하면 특정 커넥터 유형을 필터링하여 차량과 호환되는 충전기만 볼 수 있습니다.
또한 사용하기 쉬운 슬라이더를 통해 kW당 가격 및 전력 등급과 같은 Zapmap의 필터를 사용하여 거리, 도중 및 목적지 충전 위치 유형 전반에 걸쳐 모든 여행 유형에 대한 선호도에 맞는 충전기 검색 범위를 더욱 좁힐 수 있습니다.
