마모된 피스톤 링:블로우바이 식별 및 단계별 교체 가이드

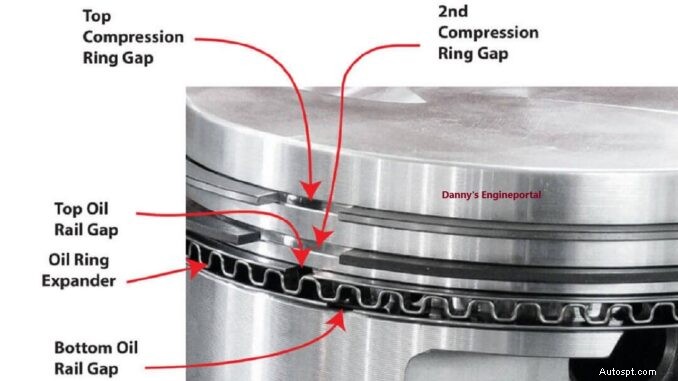

피스톤의 피스톤 링

마모된 피스톤 링의 첫 징후는 무엇입니까?

내부 엔진 마모의 가장 일반적인 지표는 엔진 파열입니다. .

이는 피스톤과 실린더 벽 사이의 밀봉이 실패할 때 발생합니다. 푸른 연기가 뿜어져 나온다면 엔진에서 오일이 연소되고 있는 것이며 피스톤 링이 원인일 가능성이 높습니다.

엔진이 예열되면서 피스톤 링이 마모됩니다. 팽창하여 실린더 벽에 밀봉되기 시작합니다. 이렇게 하면 링을 지나 날아가는 오일의 양이 줄어듭니다. 그러나 마모가 진행됨에 따라 푸른 연기가 계속 발생하게 됩니다.

마모된 피스톤 링의 증상:찾아야 할 사항

피스톤 링이 마모되면 연소실을 밀봉하는 능력이 상실됩니다. 블로우바이(Blow-by)로 인해 오일이 연소실로 유입됩니다. 그 사이 배기가스는 크랭크케이스로 빠져나갑니다.

간단한 진단표

증상 의미 우선순위 블루 스모크 연소실에서 오일이 타고 있습니다.높음 기름은 가스 냄새가 납니다 블로우바이(Blow-by)로 인해 오일 공급이 오염되었습니다.위험 낮은 압축률 압력이 링을 지나 빠져나가고 있습니다.높음 오염된 플러그 오일이 스파크 존으로 "누출"됩니다.중간

청색 배기 연기

엔진이 예열되면 전형적인 푸른 연기가 사라지는 경우가 많지만, 계속되는 연기는 심각한 링 마모를 나타냅니다.

• 콜드 스타트 스모크: 엔진을 처음 시동할 때만 파란색 연기가 나타날 수 있습니다. 이는 피스톤과 링이 실린더 벽을 밀봉할 만큼 아직 확장되지 않았기 때문에 발생합니다.
• 지속적인 연기: 마모가 심해지면 열팽창으로 인해 고정할 수 없을 만큼 틈이 너무 커집니다. 공회전이나 가속 중에 파란색 연기가 보이면 링이 돌아올 수 없는 지점을 지나갔을 가능성이 높습니다. 피스톤 링을 마모시키셨군요.

연기 외에도 계속해서 기름을 채우고 있다는 것을 알 수 있습니다. 변경 사이. 링이 마모되면 오일이 연소실에서 날아가서 연소될 수 있습니다. 이는 단순히 오일 레벨을 낮추는 것이 아닙니다. 밸브와 실린더 헤드에 탄소가 쌓이게 됩니다.

블로우바이(blow-by)는 단순히 오일을 위로 이동시키는 것이 아니라는 점을 명심하십시오. 연소 가스를 오일 팬(크랭크케이스)으로 이동시킵니다.

• 화학적 오염: 연료 및 연소 부산물이 엔진 오일과 혼합됩니다.
  윤활유 손실: 이러한 화학 물질은 오일의 점도를 분해합니다. , 냉각 및 윤활 능력을 파괴합니다.
• 베어링 손상:오일이 비정상적으로 묽어 보이거나 휘발유 냄새가 나면 즉시 교체하여 심각한 베어링 고장을 방지하십시오. 피스톤 링을 착용했기 때문입니다.

심각한 전력 손실

피스톤을 아래로 누르는 대신 압축이 크랭크케이스로 빠져나가면 엔진은 "펀치"를 잃습니다. 이는 종종 다음과 같은 결과를 낳습니다:

• 오염된 점화 플러그: 플러그에 오일 코팅을 하여 깨끗한 스파크가 발생하는 것을 방지합니다.
• 대략 유휴 상태: 실린더 전체의 압축이 고르지 않아 엔진이 휘청거리거나 흔들릴 수 있습니다.

문제 확인 방법

엔진을 분해하기 전에 다음 두 가지 테스트를 수행하세요.

• 건식 압축 테스트: 각 실린더가 얼마나 많은 압력을 유지하고 있는지 측정합니다.
• 습식 압축 테스트: 실린더에 오일 한 스푼을 추가하고 다시 테스트하십시오. PSI가 뛰면 마모된 피스톤 링이 원인일 가능성이 높습니다. 기름이 일시적으로 틈을 막았습니다.

피스톤 링 구성 이해

대부분의 최신 엔진은 성능을 유지하고 배기가스 배출을 줄이기 위해 3링 디자인을 활용합니다.

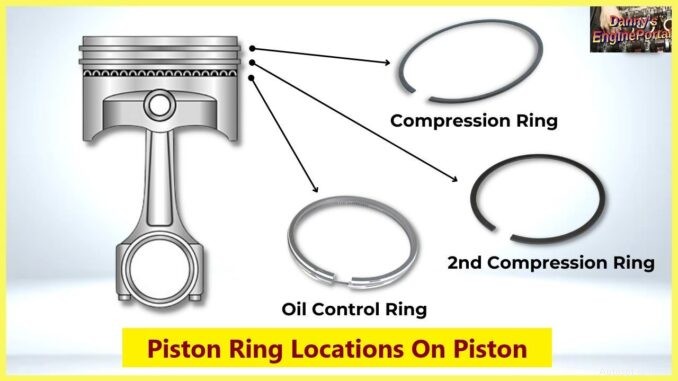

피스톤 링 위치

1. 압축 링(상단 링)

상단 홈에 위치한 이 링은 연소 압력을 밀봉합니다. 또한 열을 실린더 벽으로 전달합니다.

2. 중간 벨소리(두 번째 벨소리)

이는 실린더 벽에 남아 있는 오일층을 "절단"하는 동안 상단 링 밀봉 가스를 돕습니다. 이렇게 하면 연소실에 들어가지 않게 됩니다.

3. 오일 제어 / 스크레이퍼 링

이 링은 실린더 벽의 윤활유 양을 조절합니다. 고르게 퍼져서 연소 구역으로 들어가는 것을 방지합니다.

전문가의 팁: 최신 엔진은 간격이 엄청나게 좁습니다(0.001인치 이하). 피스톤 스커트에 긁힘 방지 몰리 기반 코팅을 사용하면 이러한 허용 오차를 유지하는 데 도움이 되고 "피스톤 록"이 줄어듭니다.

피스톤 링 설치 방법:단계별 안내

완벽한 밀봉을 위해 다음과 같은 중요한 단계를 따르십시오.

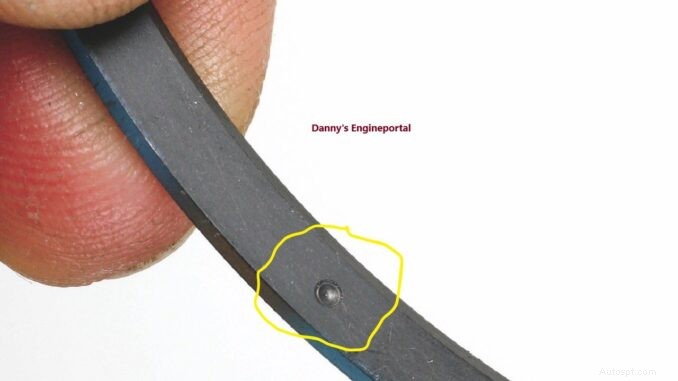

1. 피스톤 링 표시 식별

시작하려면 링을 장착하기 전에 방향 표시를 확인해야 합니다. 실제로 링을 거꾸로 설치하면 엔진 오일 소비량이 두 배로 늘어날 수 있습니다. 그리고 마모된 피스톤 링과 유사합니다.

항상 'TOP' 표시를 확인하세요. 이를 거꾸로 설치하면 오일 소비량이 두 배로 늘어날 수 있습니다.

• 그러나 점이 없으면 내부 직경을 확인하여 베벨을 확인하십시오. 일반적으로 이 경사면도 위를 향해야 합니다.
• 또는 외경에 홈이 있고 다른 흔적이 없는 경우. 그런 다음 해당 홈이 피스톤 바닥을 향해 아래를 향하도록 링을 설치해야 합니다.

2. 피스톤 링 끝 간격 측정

새 링이 "드롭인" 준비가 되어 있다고 가정하지 마십시오. 대신 실린더 보어 자체 내의 끝 간격을 확인해야 합니다.

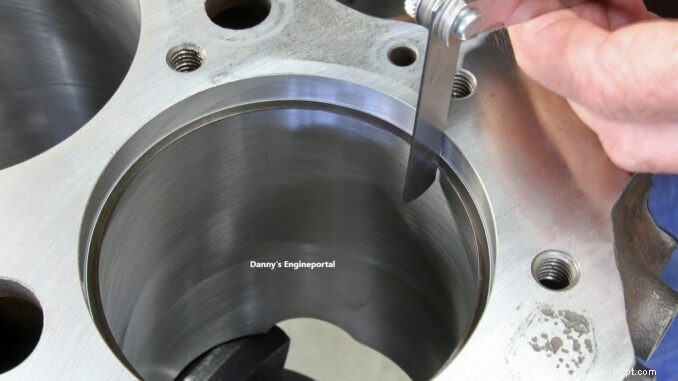

실린더의 피스톤 링 간격 측정

• 먼저 원통 상단과 하단의 간격을 측정합니다.
• 실린더 마모 가능성이 있으므로 항상 바닥(가장 좁은 지점)을 기준으로 간격을 설정해야 합니다.
• 또한 압력 손실을 방지하려면 피스톤 핀 구멍 바로 위에 링 간격을 두지 마십시오.
• 필요한 경우 완벽한 간격을 위해 링을 줄로 맞출 수 있습니다.

3. 올바른 도구 사용

측정값이 확인되면 이제 링을 끼울 차례입니다. '나선형'은 아님 손으로 피스톤에 링을 겁니다. 그렇게 하면 금속이 영구적으로 변형되고 씰이 파손될 수 있습니다.

• 대신 항상 전문적인 피스톤 링 확장 도구를 사용하세요.

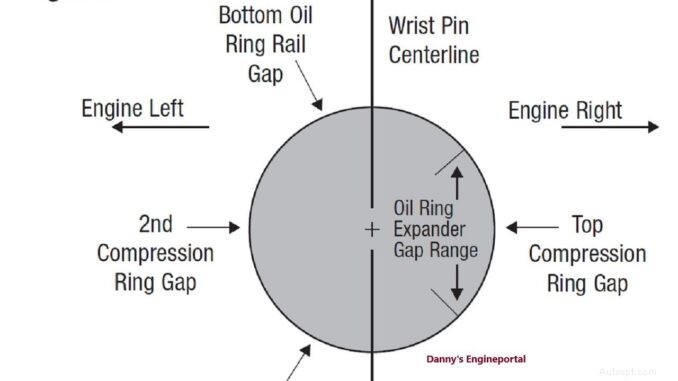

• 또한 링 끝 간격을 180도 간격으로 배치해야 합니다. 그렇게 하면 블로바이 가스를 크게 줄이는 "미로" 경로가 만들어집니다.

틈을 엇갈리게 하면 연소 압력을 원래 위치에 유지하는 '미로' 밀봉이 생성됩니다.

4. 링-그루브 맞춤 확인

마지막으로 부속품을 다시 확인하세요. 예를 들어, 홈이 깊은 피스톤에는 홈이 얕은 링을 설치하지 마십시오. 그렇지 않으면 튀어 나올 가능성이 높습니다. 반대로, 얕은 피스톤의 깊은 홈 링은 바닥이 튀어 나와 막히게 됩니다.

• 결론적으로 가장 중요한 마지막 단계는 '최종 정리'입니다. 호닝이 완료된 후 뜨거운 비눗물로 실린더를 세척하십시오. 올바르게 설치하면 높은 오일 소비를 방지할 수 있습니다. 또한 나중에 비용이 많이 드는 베어링 손상을 방지합니다.

요약:마모된 피스톤 링의 징후를 무시하지 마십시오

피스톤 링은 대규모 작업을 수행하는 작은 구성 요소입니다. 연소 가스 밀봉부터 피스톤 냉각까지, 피스톤의 상태가 엔진의 수명을 좌우합니다. 청색배기연기를 진단하고 있는지 여부 또는 고성능 재구축을 준비하는 경우 정확성이 핵심입니다.

기억하세요:

• 항상 보어 바닥의 끝 간격을 측정합니다.
• 청결이 가장 중요합니다 호닝 후에는 뜨거운 비눗물로 실린더를 세척하세요!

습식 압축 테스트를 통해 압축 손실을 확인한 경우 , 이제 피스톤을 당길 시간입니다. 오늘 시간을 내어 반지를 올바르게 설치하면 “기름에 대한 갈증”을 피할 수 있습니다. 그리고 내일은 값비싼 베어링 손상이 발생할 것입니다.

자주 묻는 질문(FAQ)

Q:실린더를 천공하지 않고 피스톤 링만 교체할 수 있나요?
답변: 예. 하지만 실린더 테이퍼가 사양(보통 0.003~0.005인치 미만) 내에 있고 벽이 적절하게 연마된 경우에만 해당됩니다. 실린더가 너무 "원형에서 벗어나"면 새 링이 제대로 장착되지 않습니다.

Q:새 피스톤 링이 장착되는 데 얼마나 걸리나요?
답: 가장 현대적인 링 좌석은 처음 20~50마일 이내입니다. 운전의. 고품질 길들이기 오일을 사용하고 이 기간 동안 엔진 RPM을 변경하는 것은 오래 지속되는 씰을 위해 필수적입니다. (고정적인 고속도로 속도를 피함)

Q:피스톤 링을 거꾸로 설치하면 어떻게 되나요?
답: 거꾸로 된 링은 펌프처럼 작동하여 오일을 안으로 끌어당깁니다. 긁어내는 대신 연소실. 이로 인해 재구축 직후 막대한 오일 소비, 오염된 점화 플러그 및 파란색 배기 "연기"가 발생할 수 있습니다.

Q:호닝 후 비눗물로 실린더를 세척해야 하는 이유는 무엇인가요?
답: 호닝은 실린더 크로스해치 내에 미세한 모래와 금속 파편을 남깁니다. 용제와 부품 세척제로도 이 물질을 제거하지 못하는 경우가 많습니다. 따라서 조기 링 마모를 방지하려면 뜨거운 비눗물이 필수적입니다.
